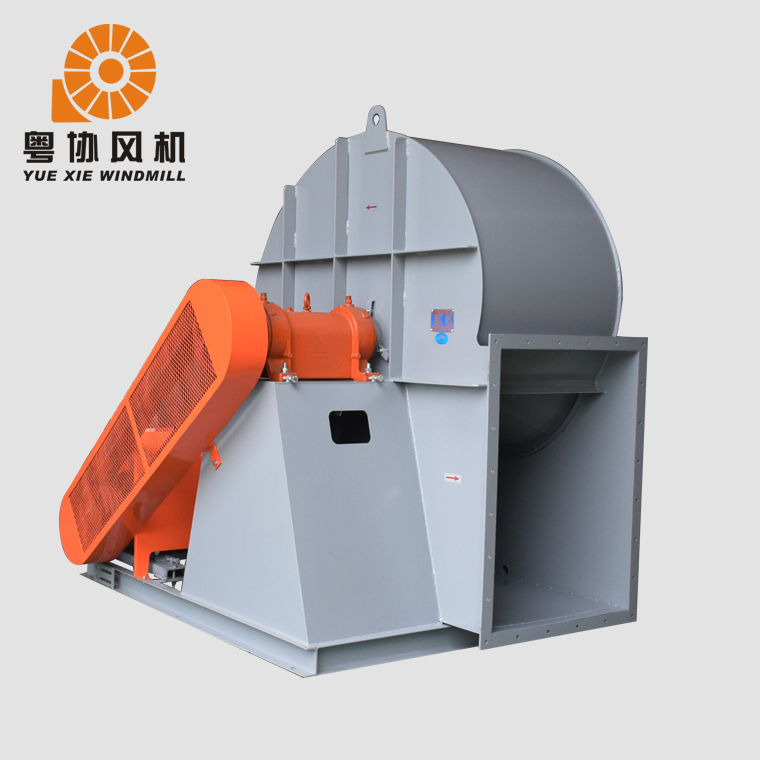

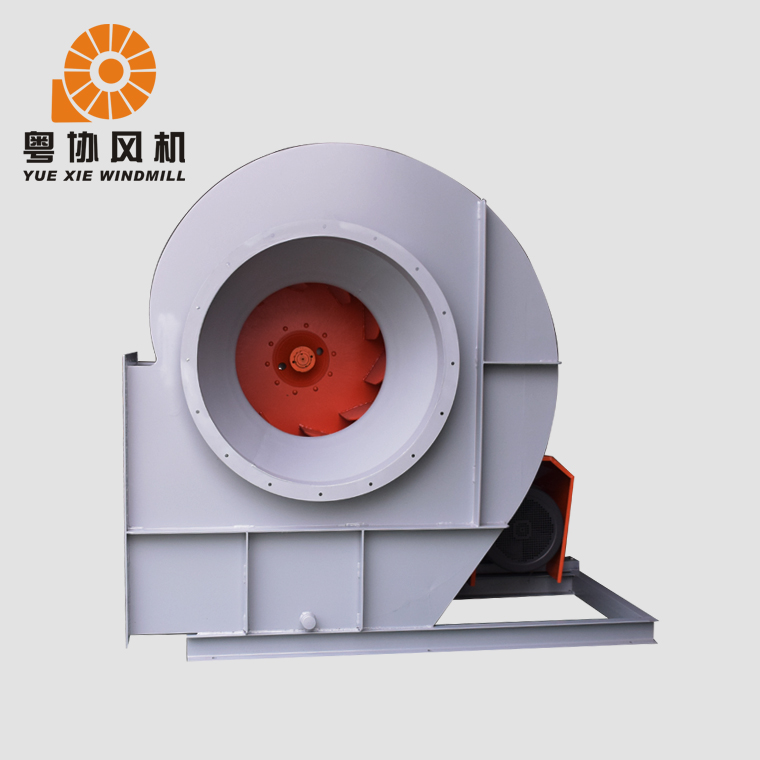

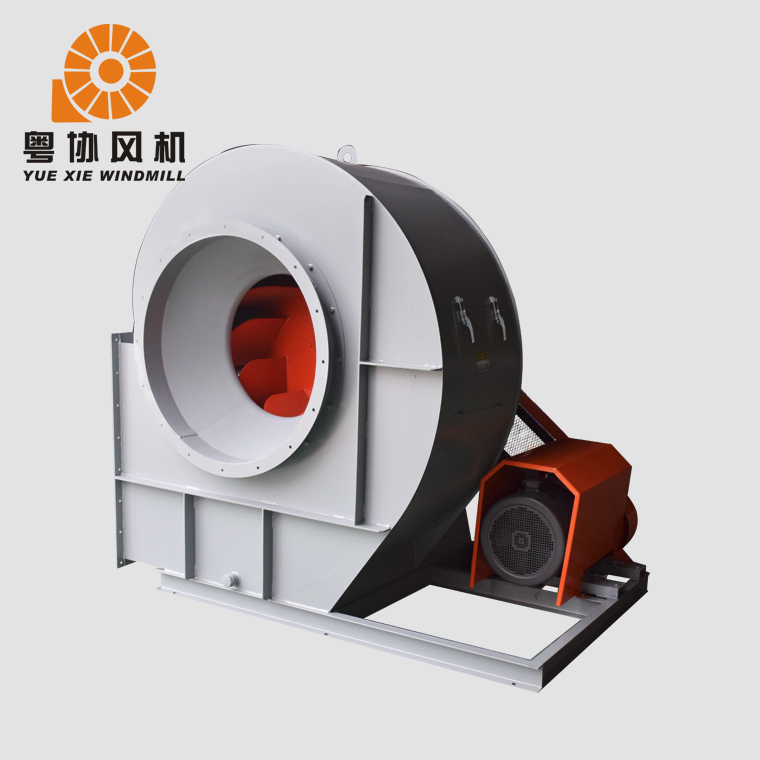

4-79 C式离心风机

4-79C型离心风机,一般用于工厂或较大建筑物的通风换气,它既可输入气体,也可输出气体。它输送的气体为空气或其他不自燃、不挥发、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质,所含尘土及硬质颗粒...

咨询热线: 400-656-8323

  • 产品详情

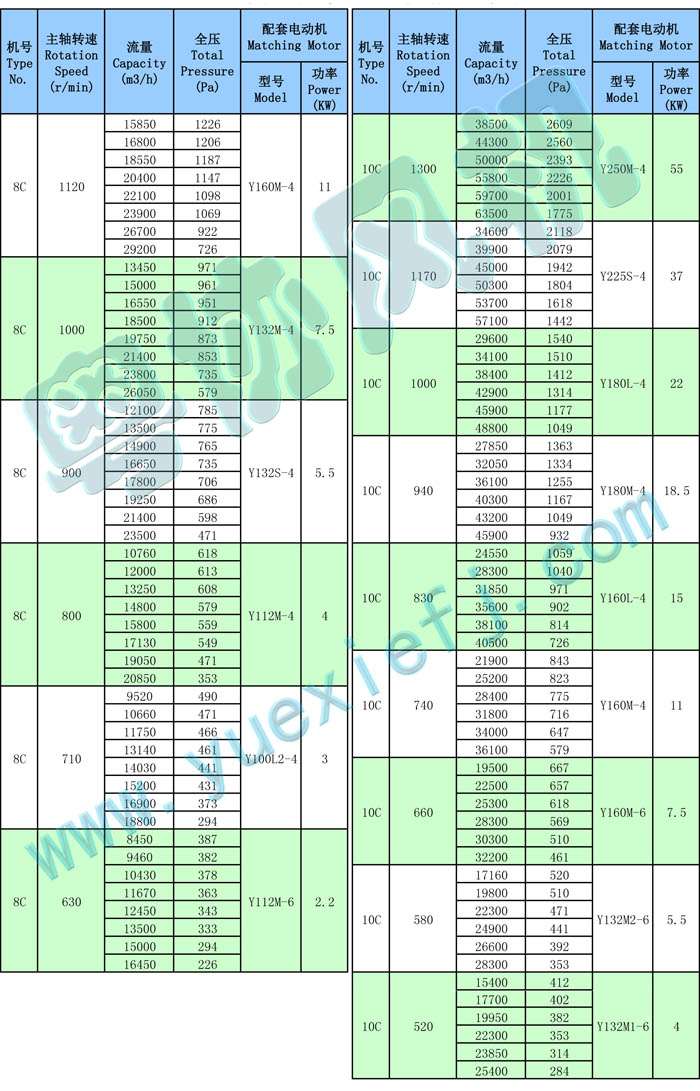

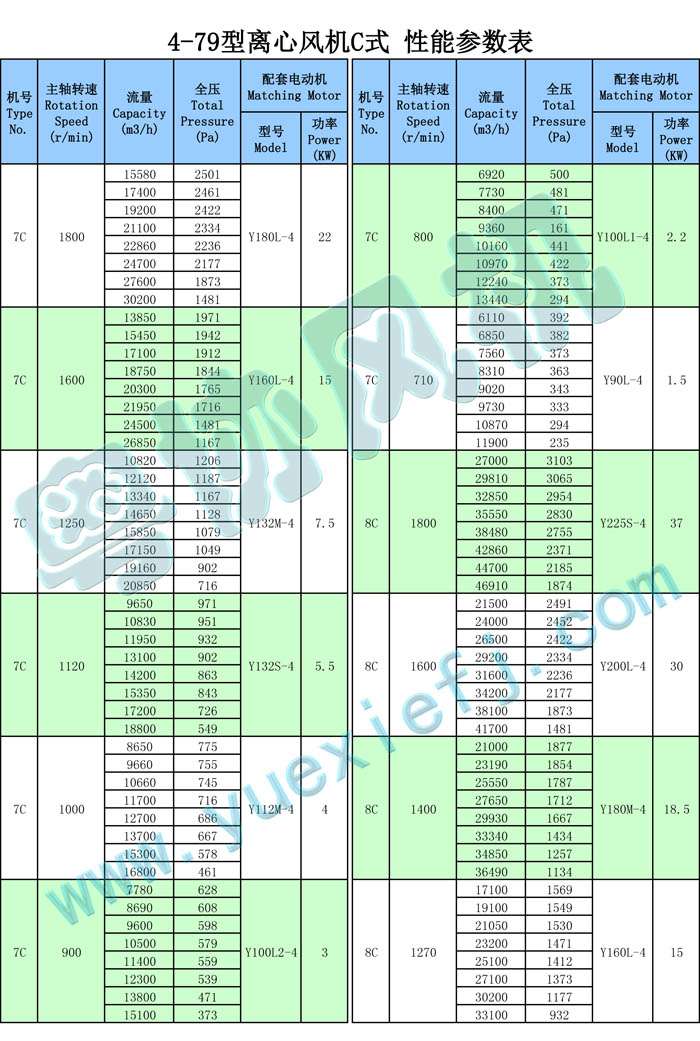

  • 产品参数

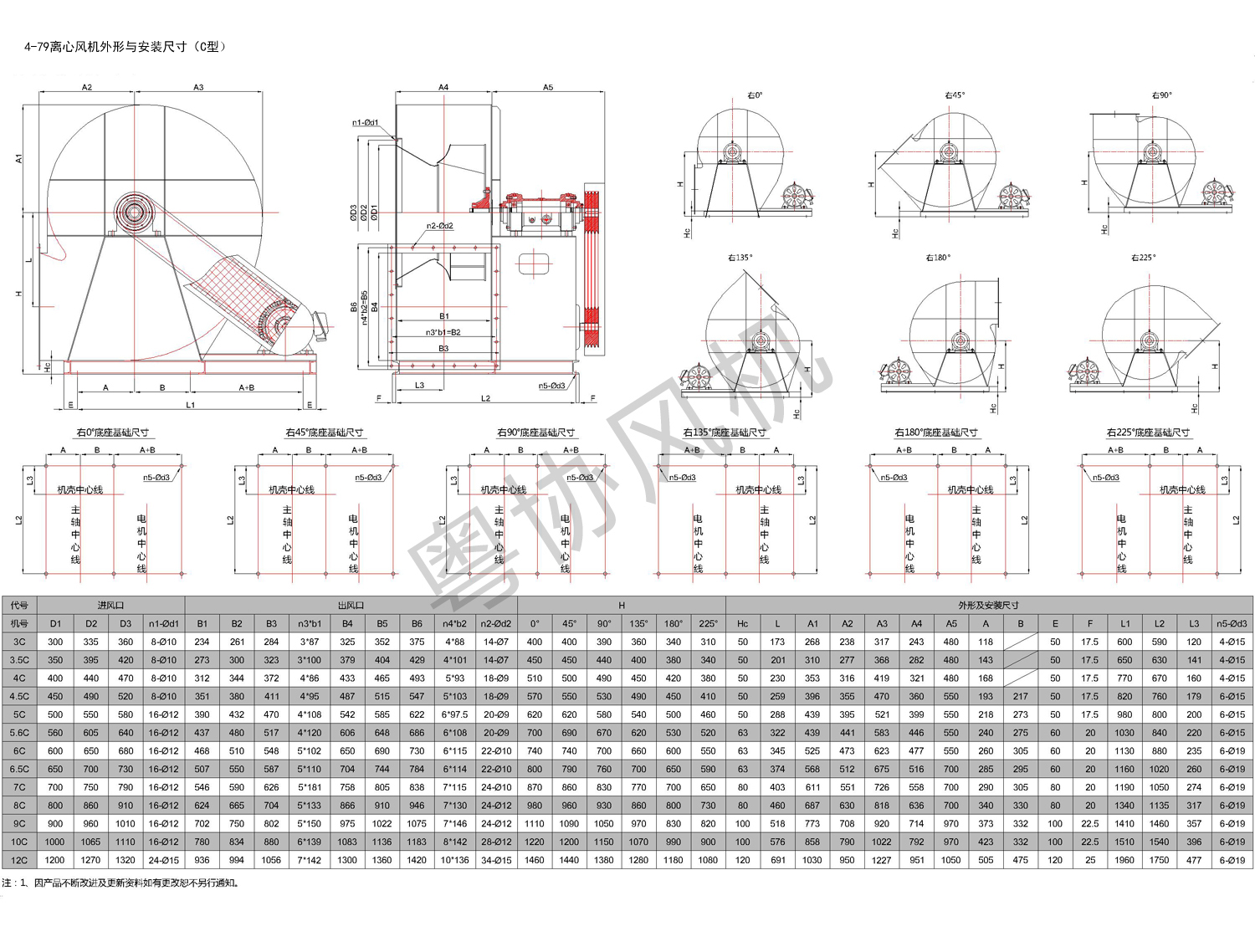

  • 安装尺寸
  • 主要部件
  • 在线询价


    4-79C型离心风机,一般用于工厂或较大建筑物的通风换气,它既可输入气体,也可输出气体。它输送的气体为空气或其他不自燃、不挥发、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质,所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80°C。

  ☆离心风机的型式

  离心风机可制成右旋和左旋两种型式。从电机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示,反之称左旋风机,以“左”表示。

  风机的出口位置,以机壳的出风口角度表示。4-72C型离心风机№3~6在出厂时均做成一种型式:出风口位置调整范围0°~255°,间隔是45°,传动方式为A式传动;№7~12的出风口位置制成固定的三种:0°、90°、180°,不能调整;№7~12的传动方式为C式传动。订货时需注明。

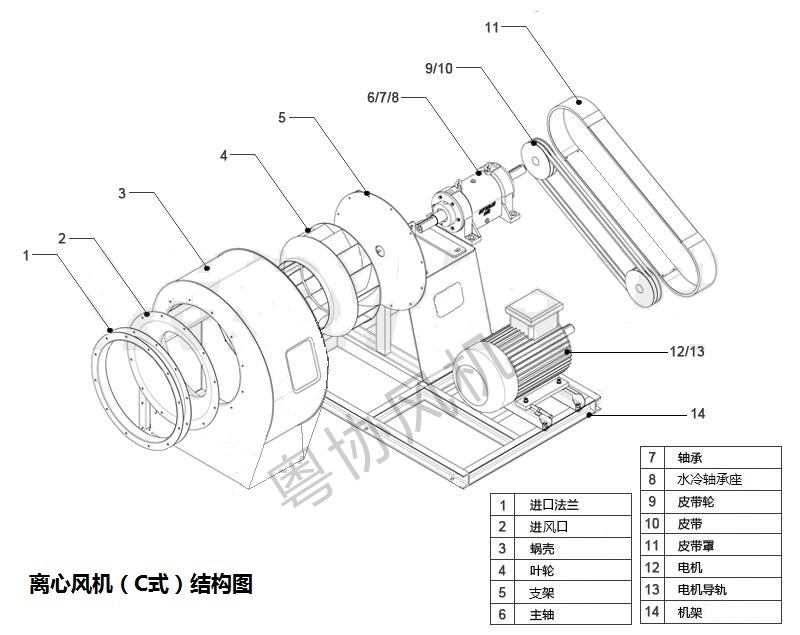

  ☆离心风机的结构

  №3~6风机主要由叶轮、机壳、进风口等部分配直联电机组成;№7~12除具有上述部分外,还有传动部分等。

  (1)离心风机叶轮:由10个后倾圆弧薄板型叶片、曲线型前盘和平板后盘组成,均用钢板制造,并经动、静平衡校正和超速运转实验,空气性能良好,效率高,运转平稳可靠。

  (2)离心风机机壳:其中№3~12机壳制成整体;№14~20的机壳制成二开式,沿中分水平面分为两半外,用螺栓连接。

  (3)离心风机进风口:制成整体结构,用螺栓固定于风机一侧,与轴向平行的截面为曲线形,它能使气流顺畅时入叶轮,且损失较小。

  (4)传动:由主轴、轴承箱、流动轴承、皮带轮组


好的供应商风机哪里找,就推荐粤协风机
好的供应商风机哪里找,就推荐粤协风机



4-72 4-79 5-90C式.jpg




型号:
流量:
压力:
电机功率:
风机出风口角度:

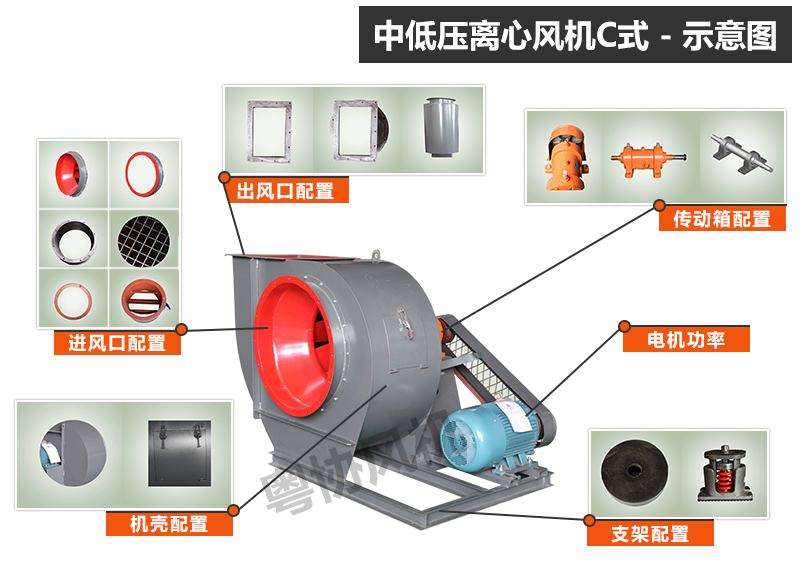

进风口配置: 带调节门    加高100mm法兰    加高100mm圆管    带输入变径管    带网    带配对法兰圈
脚座配置:
出风口配置: 带方变圆变径管    带配对法兰圈    带消声器
机壳配置:
传动箱配置:
