4-79 A式离心风机

4-79型离心风机,一般用于工厂或大型建筑物的室内通风换气,它既可输入气体,也可输出气体。它输送的气体为空气或其他不自燃、不自爆、无缠绕性、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质,所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80°C。其他性能相近者亦可选用。

咨询热线: 400-656-8323

  • 产品详情
  • 产品参数

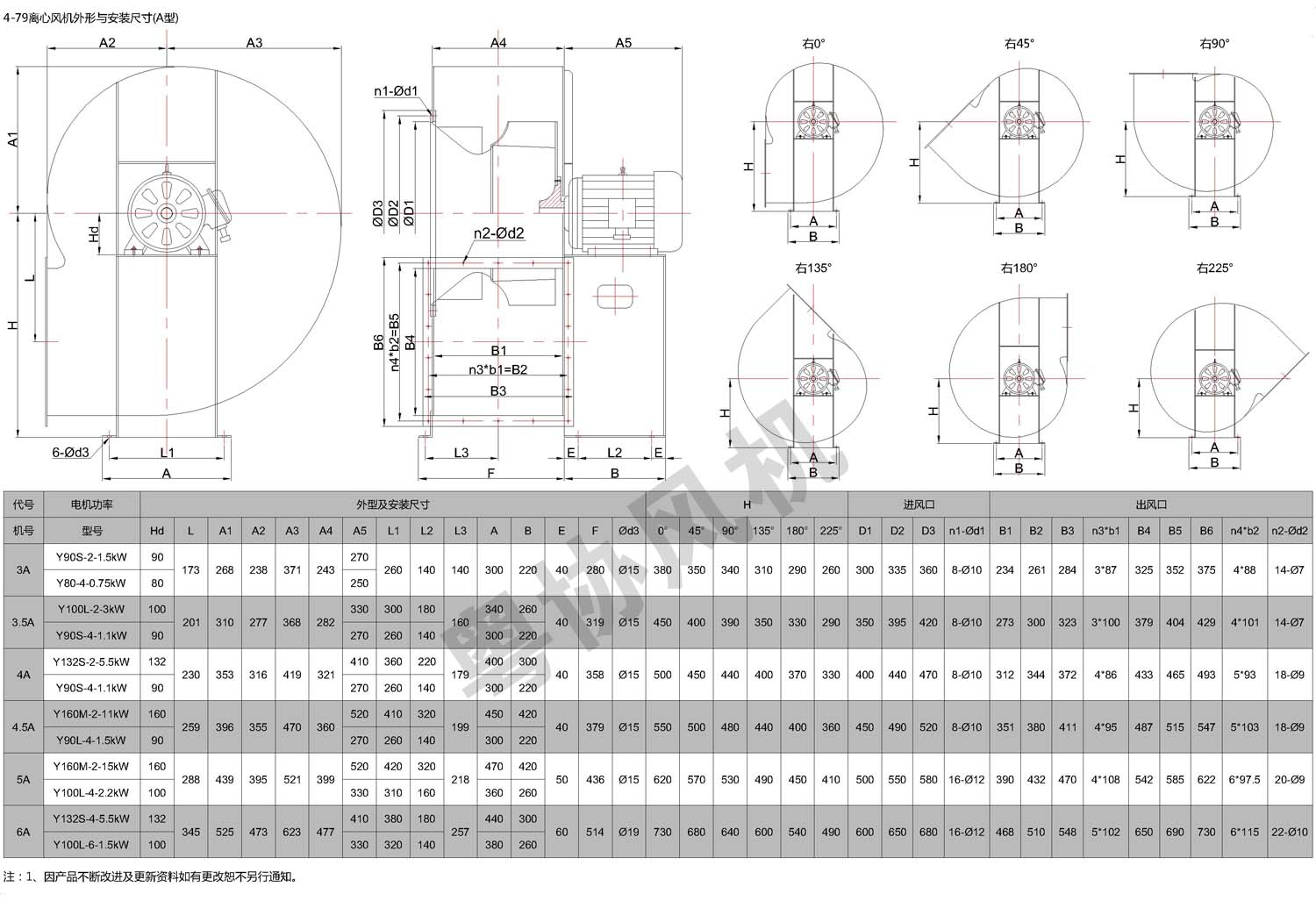

  • 安装尺寸
  • 主要部件
  • 在线询价

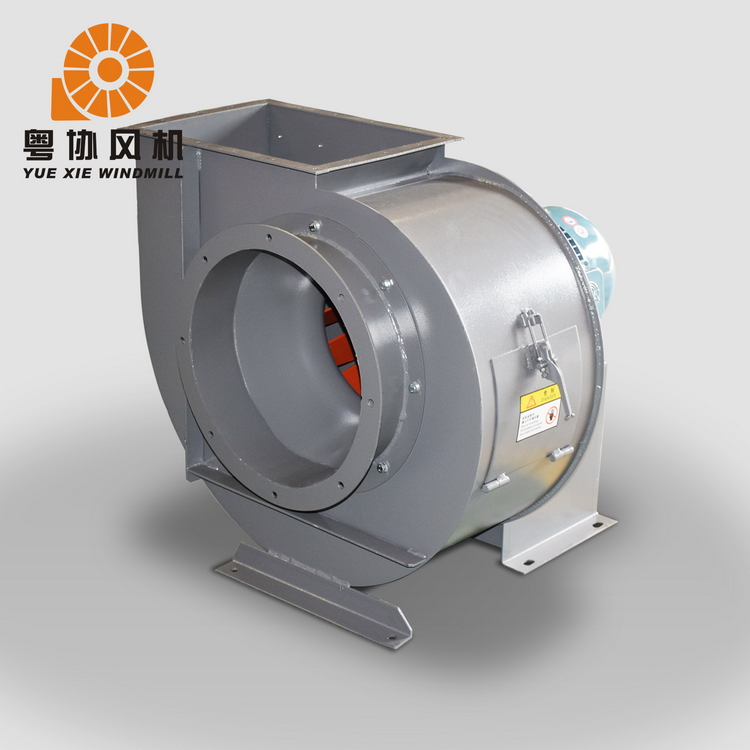

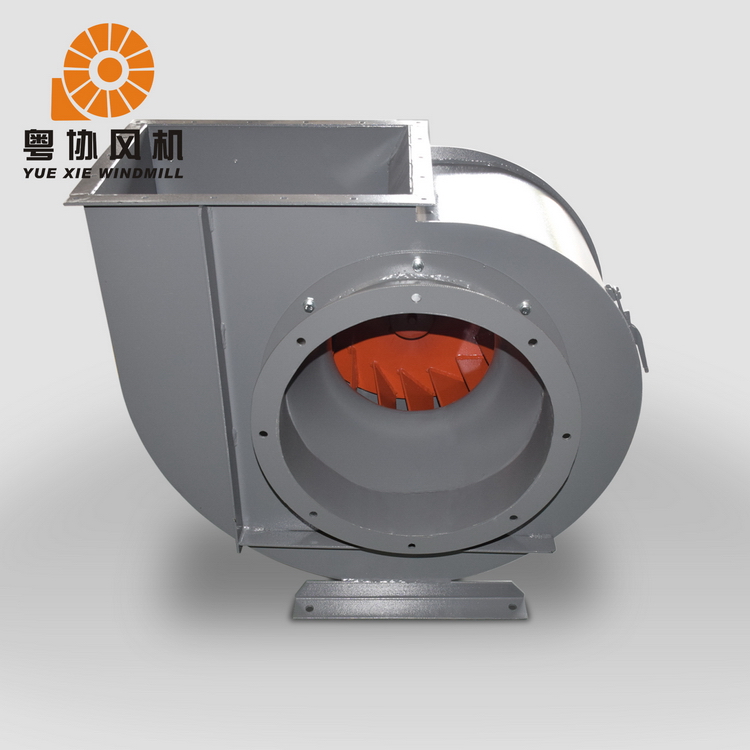

   4-79A离心通风机

  ☆风机的用途

  4-79型离心风机,一般用于工厂或大型建筑物的室内通风换气,它既可输入气体,也可输出气体。它输送的气 体为空气或其他不自燃、不自爆、无缠绕性、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质,所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80°C。其他性能相近者亦可选用。

  ☆离心风机的型式

  风机可制成逆时针旋转和顺时针旋转两种型式。叶轮顺时针旋转者称顺时旋风机,以“顺”表示,反之称逆旋风机,以“逆”表示。

  离心风机的出口位置,以机壳的出风口角度表示。4-79№3A~6A在出厂时均做成一种型式:出风口位置调整范围0°~255°,间隔是45°,№7C~8C出风口位置调整范围0°~180°,间隔是22.5°;№10E~20E单进风和双进风出风口位置均制成固定的三种:0°、90°、180°,不能调整,如果您想要特殊机号、特殊出风口角度等非标号,我厂也可为您设计和制造,但订货时需详细注明。

  ☆离心风机的结构

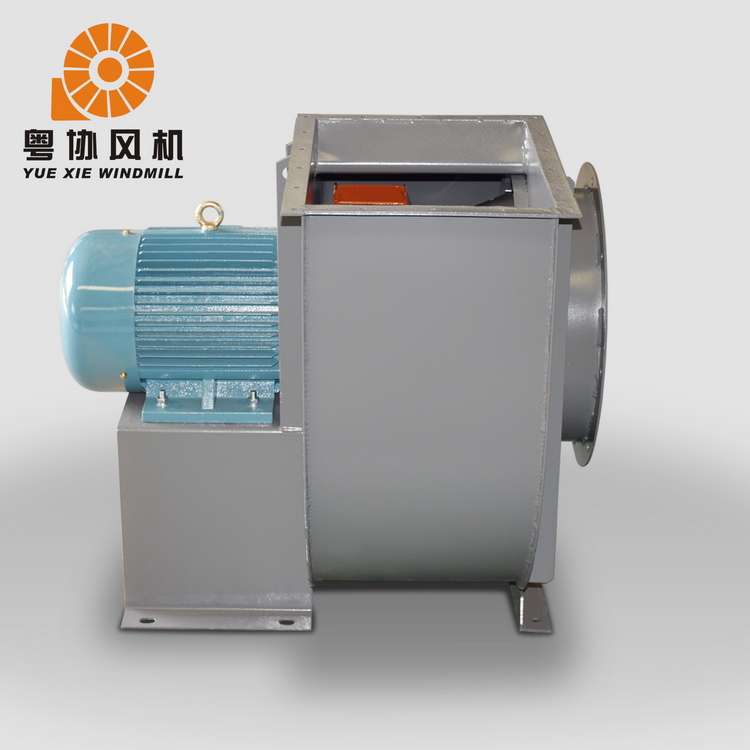

  №3A~6A离心风机主要由叶轮、机壳、进风口等部分配直联电机组成;№7C~12E除具有上述部分外,还有传动部分。

  (1)离心风机叶轮:由16个后倾圆弧薄板型叶片、曲线型前盘和平板后盘组成,均用钢板制造,并经动、静平衡校正,空气性能良好,效率高,运转平稳可靠。

  (2)离心风机机壳:制成两种不同型号,其中№3~12机壳制成整体;№14~20的机壳制成二开式,沿中分水平面分为两半外,用螺栓连接。

  (3)离心风机进风口:制成整体结构,用螺栓固定于风机一侧,与轴向平行的截面为曲线形,它能使气流顺畅时入叶轮,且损失较小。

  (4)传动:由主轴、轴承箱、流动轴承、带轮组成。


好的供应商风机哪里找,就推荐粤协风机
好的供应商风机哪里找,就推荐粤协风机



4-72 4-79 5-90A式.jpg




型号:
流量:
压力:
电机功率:
风机出风口角度:
进风口配置: 带调节门    加高100mm法兰    加高100mm圆管    带输入变径管    带网    带配对法兰圈
脚座配置: 配减震胶    带脚座    带减震器和底座
出风口配置: 带方变圆变径管    带配对法兰圈    带消声器
